銅鋁復合排
銅鋁復合排

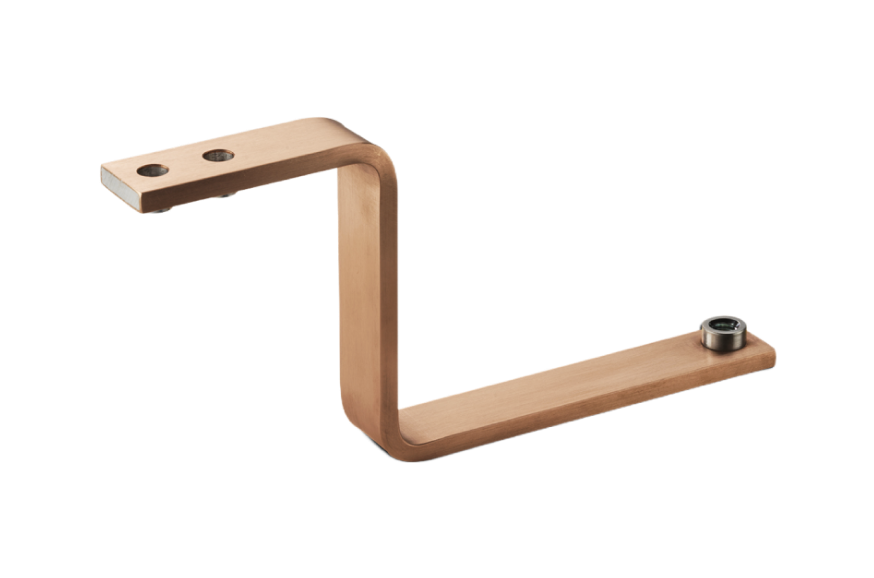

*本圖片僅供參考
銅鋁復合排
產品介紹
產品用途
產品性能
技術參數
產品介紹

銅鋁復合排即銅包覆鋁的雙金屬導電排，是一種“新型導體材料”，它既具有銅優良的導電性能，又兼具鋁密度小的特點，是目前我國重點支持的“戰略新興產業”。
本公司生產的銅鋁復合排不同于傳統靜液擠壓法、軋制壓接法、包覆焊接法、套管軋制法等傳統工藝生產過程，而采用獨創的“水平連鑄高效成型——軋制”技術，使銅鋁復合排結合界面達到一定冶金結合，增強兩種金屬界面剪切強度，保證產品的力學性能及電學性能，提高產品使用穩定性。

產品用途

1、電器設備制造：主要包括低壓、中壓、高壓配電、母線系統、整流器、電機繞組等；
2、起重機軌道供應系統、真空開關設備、發電機組、變電站、鋁箔繞變壓器中雙金屬連接器等；
3、風電、太陽能光伏領域：主要包括電抗器、逆變器等；
4、鐵路、航空航天、高速輪渡等。

產品性能

1、獨特的復合性能，銅鋁界面為冶金結合，產品性能高，同時具備銅的導電性和鋁密度小的特性；
2、高界面結合強度、優良的導電性、優良的機械加工性能；
3、銅層厚度較大并可調節，適合傳輸大電流；
4、重量輕、方便運輸和安裝；
5、明顯的經濟效益：節約銅資源，降低生產成本。

技術參數
不同產品室溫物理性能對比表
名稱 單位 銅排 銅鋁復合排（VPcu=25%） 鋁排
硬態Y 軟態R 硬態Y 軟態R  硬態Y 軟態R
抗拉強度 MN/m2 - ≥206 ≥170 ≥115 ≥118 ≥68.6
伸長率 % - ≥35 ≥3 ≥28 ≥3 ≥20
最大電阻率 Ω·mm2/m 0.01777 0.017241 0.02548 0.02498 0.029 0.028264
最小體積電導率 %IACS 97 97 67.7 69 59.5 61
密度 g/cm3 8.89 8.89 4.25 4.25 2.703 2.703
線性熱膨脹系數 1/℃ 17×1010-6 17×1010-6 22.5×1010-6 22.5×1010-6 23×1010-6 23×1010-6
電阻溫度系數 1/℃ 3.81×1010-3 3.93×1010-3 3.9×1010-3 4.0×1010-3 3.93×1010-3 4.03×1010-3
復合排寬度、厚度允許偏差參考表
寬度/mm 寬度允許偏差/mm 厚度/mm 厚度允許偏差/mm
≤30.00 ±0.50 ＞3.00～6.00 ±0.10
＞30.00～100.00 ±0.80 ＞6.00～10.00 ±0.15
＞100.00 ±1.20 ＞10.00 ±0.20
復合排室溫物理性能參考表
包覆層體積比
%		 狀態 密度
g/cm3		 界面結合強度
MPa		 抗拉強度
MPa		 伸長率
%		 最大直流電阻率
Ω·mm2/m		 體積電導率不小于
%IACS
20 硬態Y 3.94 ≥40 ≥160 ≥3 0.02596 66.4
軟態R - ≥110 ≥25 0.0255 67.6
25 硬態Y 4.25 ≥40 ≥170 ≥3 0.02548 67.7
軟態R - ≥115 ≥28 0.02498 69
30 硬態Y 4.56 ≥40 ≥180 ≥3 0.02477 69.6
軟態R - ≥120 ≥30 0.02424 71.1
單根產品交流載流量參考表

單根產品的交流載流量見下表，直流載流量應參考下表適當升高。

下表數據為室內測試數據，沒有考慮風速等室外因素的影響。

表中數據為試樣立放、無涂層時的交流載流量。試樣平放時，寬度≤60.00mm時，表中數據應乘以0.95；寬度＞60.00mm時，表中數據應乘以0.92。

產品在25℃環境中穩定工作，溫升為50K、65K和75K時的交流載流量。

 規格（b×h）mm×mm 載流量（25℃）/A
VPCu=20% VPCu=25% VPCu=30%
50K 65K 75K 50K 65K 75K 50K 65K 70K
15.00×4.00 193 213 222 196 210 225 200 213 229
20.00×4.00 1250 276 288 254 273 293 259 277 298
25.00×4.00 310 341 355 314 339 363 321 345 370
30.00×4.00 326 361 375 336 362 387 347 372 399
30.00×5.00 425 453 476 438 453 489 450 466 503
30.00×6.00 486 538 562 499 539 579 514 554 595
30.00×8.00 579 643 678 596 644 697 613 662 717
30.00×10.00 638 711 724 658 712 745 676 733 767
40.00×4.00 453 498 517 465 500 532 479 513 547
40.00×5.00 538 604 633 554 605 652 570 622 670
40.00×6.00 612 677 708 630 679 728 649 698 750
40.00×8.00 725 805 847 746 806 873 767 829 897
40.00×10.00 790 894 949 814 896 977 837 921 1005
50.00×5.00 665 735 765 684 736 788 703 758 810
50.00×6.00 755 836 872 777 836 898 799 861 923
50.00×8.00 891 989 1042 918 990 1072 944 1019 1103
50.00×10.00 969 1061 1107 998 1061 1139 1026 1092 1172
60.00×5.00 759 856 892 781 858 918 804 882 945
60.00×6.00 861 952 995 886 953 1025 911 980 1053
60.00×8.00 1011 1123 1182 1041 1124 1216 1070 1156 1252
60.00×10.00 1093 1215 1279 1125 1218 1318 1157 1253 1355
80.00×6.00 1081 1197 1250 1113 1198 1284 1145 1232 1323
80.00×8.00 1265 1405 1479 1302 1407 1523 1340 1448 1566
80.00×10.00 1362 1505 1583 1402 1507 1629 1442 1550 1676
100.00×6.00 1283 1419 1483 1320 1422 1527 1358 1462 1571
100.00×8.00 1504 1669 1758 1548 1672 1811 1593 1719 1862
100.00×10.00 1620 1790 1883 1668 1793 1938 1716 1844 1993
120.00×8.00 1740 1932 2035 1791 1935 2095 1842 1990 2154
120.00×10.00 1890 2090 2197 1946 2094 2261 2002 2153 2326
140.00×8.00 1996 2216 2333 2054 2218 2402 2114 2282 2471
140.00×10.00 2199 2447 2556 2264 2452 2631 2329 2522 2706
160.00×8.00 2223 2468 2599 2289 2472 2660 2354 2543 2753
160.00×10.00 2449 2718 2846 2521 2730 2929 2594 2809 3014
180.00×8.00 2465 2736 2882 2538 2740 2967 2611 2819 3053
180.00×10.00 2717 3023 3157 2796 3029 3250 2877 3116 3343
180.00×12.00 2816 3156 3297 2902 3165 3398 2898 3258 3498
200.00×8.00 2701 2998 3157 2784 3007 3255 2866 3095 3330
200.00×10.00 2980 3317 3463 3069 3324 3566 3159 3422 3671
200.00×12.00 3093 3464 3627 3787 3474 3734 3282 3577 3840
